電磁振動平臺的特征和性能表現

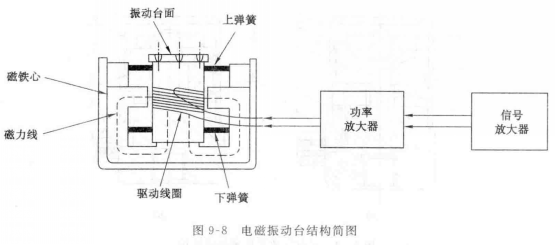

下圖為電磁振動平臺的結構簡圖。
電磁振動平臺的工作原理與電磁激振器的工作原理基本相同。
臺面與動圈相固聯稱為可動部分，通過支承彈簧將此可動部分支承在臺體外殼上。
臺體是由磁體材料制成的并起磁路作用，在磁路中含有一環形空氣隙，與臺面固聯的動圈在此氣隙中運動。
環形氣隙中的磁場一般采用直流勵磁線圈通以直流電流而建立強大的磁場，對于小型振動臺可用永久磁鐵來產生所需要的磁場。
激振信號由信號發生器產生，經功率放大器送入動圈，當動圈中流過交變電流時，由于它同磁場的相互作用，動圈就產生電動力，并推動線圈及臺面運動。
通過改變輸入電信號的頻率和大小，就能改變臺面振動的頻率和大小。
電磁振動平臺有以下一些特點：
①使用頻率范圍寬，其范圍是10-10000Hz。
②輸出加速度波形好，一般失真度在5%以下。
③輸出推力大，最大推力可達20噸。
④操作方便，容易實現自動控制。例如定加速度自動掃描或隨機振動試驗。
電磁振動平臺性能優越，它是目前振動試驗機的主要形式之一，應用普遍。
